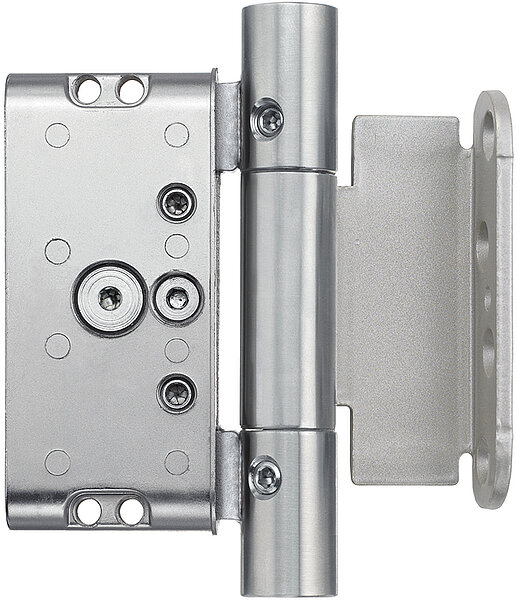

Duplex DU321-3D-TL 18

Haustürband mit Bandtasche und Bandlappen, 18 mm Überschlag - bis Türgewicht 200 kg

Produktauswahl

Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
sofort lieferbar
Bei Goll am Lager verfügbar.
Liefermenge auf Anfrage
Lagerbestand wird nochmals geprüft.
Großmenge auf Anfrage
Lagerbestand wird nochmals geprüft.
UVP/Stück
EUR -
Bestellnummer
Bestellnummer Stift
Bestellnummer Schrauben
Krt.:
Gesamt:

Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.

SCHNELLBESTELLUNG +43 5574 74177-0

Ausführungen

Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück
DU321DL-3L-TL-ES-S 18-D2-SIG Edelstahl - links 6 30 6 EUR 75,84
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-ES-S 18-D2-SIG Edelstahl - rechts 6 30 6 EUR 75,84
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3L-TL-WE-S 18-D2-SIG weiß - links 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-WE-S 18-D2-SIG weiß - rechts 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3L-TL-SM-S 18-D2-SIG schwarz matt - li 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-SM-S 18-D2-SIG schwarz matt - re 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3L-TL-EFP-S 18-D2-SIG edelst.fin. - links 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-EFP-S 18-D2-SIG edelst.fin. - rechts 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück
DU321DL-3L-TL-ES-S 18-D3-SIG Edelstahl - links 6 30 6 EUR 75,84
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-ES-S 18-D3-SIG Edelstahl - rechts 6 30 6 EUR 75,84
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3L-TL-WE-S 18-D3-SIG weiß - links 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-WE-S 18-D3-SIG weiß - rechts 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3L-TL-SM-S 18-D3-SIG schwarz matt - li 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-SM-S 18-D3-SIG schwarz matt - re 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3L-TL-EFP-S 18-D3-SIG edelst.fin. - links 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-EFP-S 18-D3-SIG edelst.fin. - rechts 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück
DU321DL-3L-TL-ES-S 18-D4-SIG Edelstahl - links 6 30 6 EUR 75,84
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-ES-S 18-D4-SIG Edelstahl - rechts 6 30 6 EUR 75,84
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3L-TL-WE-S 18-D4-SIG weiß - links 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-WE-S 18-D4-SIG weiß - rechts 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3L-TL-SM-S 18-D4-SIG schwarz matt - li 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-SM-S 18-D4-SIG schwarz matt - re 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3L-TL-EFP-S 18-D4-SIG edelst.fin. - links 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU321DL-3R-TL-EFP-S 18-D4-SIG edelst.fin. - rechts 6 30 6 EUR 62,54
sofort lieferbar
auf Anfrage
Menge auf Anfrage

Beschreibung

Haustürtaschenband mit Bandlappen
Haustürtaschenband mit Bandlappen

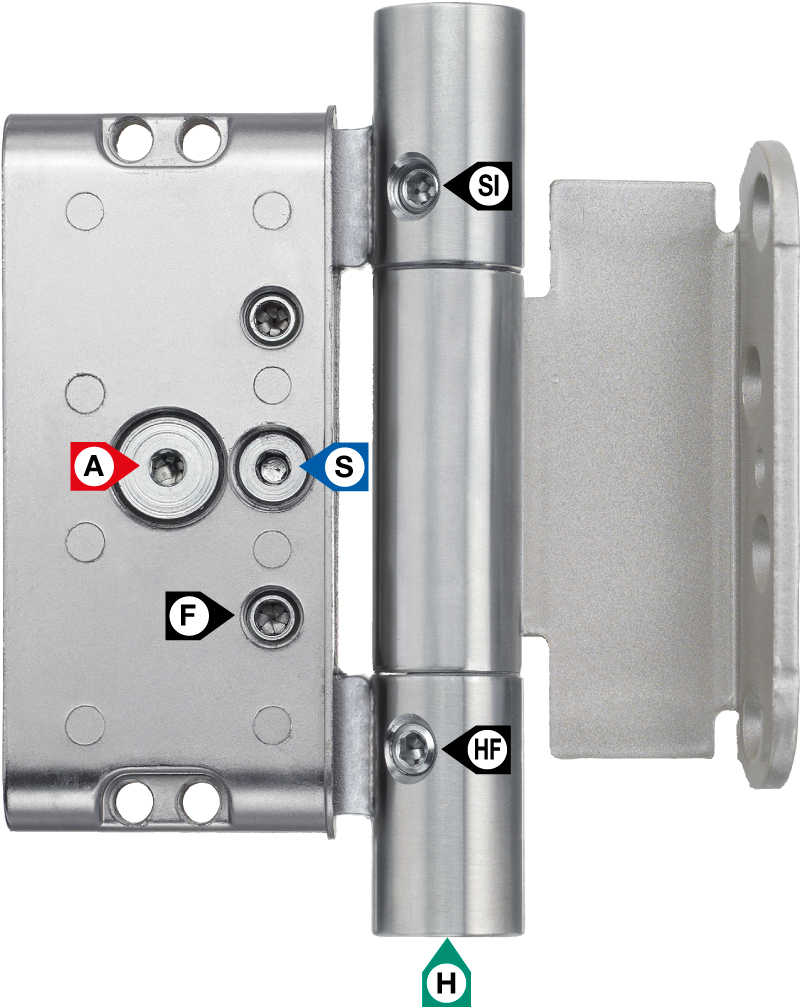

F Feststellschrauben A Andruckeinstellung
HF Höhen-Feststellschraube H Höheneinstellung
SI Sicherungsschraube S Seiteneinstellung

Andruckeinstellung: von -1 mm bis +3 mm. Stufenlos mit Exzenter A.
Seiteneinstellung: von -3 mm bis +3 mm. Stufenlos mit Gewindeschraube S.
Höheneinstellung: von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube H.

Einsatzbereich: 3-dimensional einstellbares Taschenband für Haustüren.

Stufenlose, unabhängige Einstellungen: Das Duplex 321-3D Haustürband lässt sich in allen 3 Dimensionen stufenlos und ohne Aushängen des Türblatts einstellen. Sämtliche Einstellungen können voneinander unabhängig durchgeführt werden.

Durchgehender Achsbolzen, Fixierung der Einstellungen: Der durchgehende Achsbolzen und die Möglichkeit, die Einstellungen in allen drei Dimensionen fixieren zu können, verleihen dem Duplex 321-3D Haustürband seine hervorragende Zuverlässigkeit.

Überzeugende Optik: Der Abstand zwischen Bandrolle und Türblatt bleibt bei jeder Einstellung gleich.

Gerade stehende Bänder: Beim Duplex 321-3D Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens immer gerade.

Durchgehende Dichtungsebene: Eine durchgehende Dichtungsebene ist auch im Überschlag möglich. Beim Einstellen muss die Dichtung nicht entfernt werden.

Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.

Aushängesicherung: Das Duplex 321-3D Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.

Brandschutz: Das Duplex 321-3D Haustürband ist für Brandschutzklasse T30 geeignet.

Einbruchhemmung: Das Duplex 321-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.

Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle und der Achsstift sind aus Edelstahl bzw. Stahl gefertigt. Der Bandlappen ist aus Stahl gefertigt.

Kunststoff-Abdeckungen: Die Kunststoff-Abdeckungen sind aus glasfaserverstärktem Kunststoff gefertigt.

Die Kunststoff-Abdeckungen werden serienmäßig mit den Bändern mitgeliefert! Die Wahl der für Sie passenden Ausführung passiert automatisch, wenn Sie bei der Produktauswahl das gewünschte Dichtungssystem angeben.

Brandschutz: Das Duplex 321-3D Haustürband ist für Brandschutzklasse T30 geeignet.

Einbruchhemmung: Das Duplex 321-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.

Wichtiger Hinweis: für die Demontage der Mittelhülse beachten Sie unseren Hinweis bei der Einstellanleitung.

Duplex 321 - Quintessenz in Montage- und Einstellkomfort.

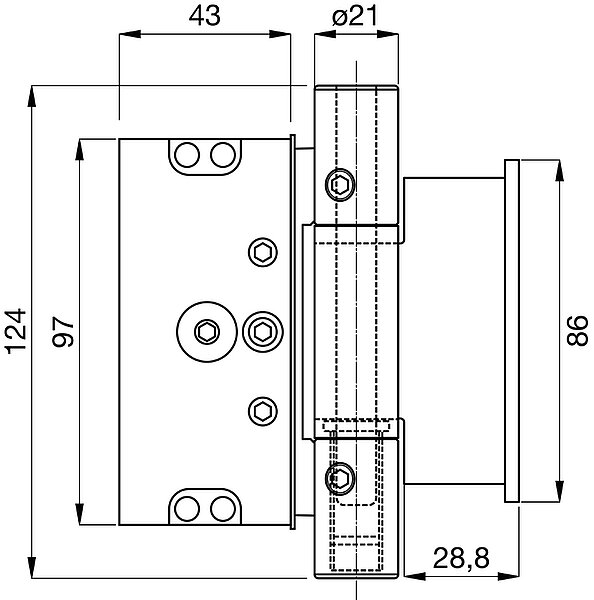

Technische Daten

Bandtype

BandrolleØ
mm
Bandhöhe
mm
Tragkraft 2 Bd.
kg
Tragkraft 3 Bd.
kg
Tragkraft 4 Bd.
kg
Brandschutz

CE

TL Ø21 124 110 130;160 160 T30

Zubehör / Montagehilfen

Duplex ABD-DUP

Abdeckkappe für Bohrung bei Duplex 320/321

Duplex ABD-DUP

Duplex ABD-DUP

Abdeckung für den Bandlappen für Duplex 320/321

Duplex ABD-DUP

Duplex DPL-DUP

Distanzplatte für Bandlappen für Duplex 320/321

Duplex DPL-DUP

Duplex ABD-DUP

Abdeckung für Duplex 320/321 - Getriebenutabdeckung

Duplex ABD-DUP

Alternative und verwandte Produkte

Duplex DU321-3D-TSL

Haustürband mit Bandtasche und Bandlappen lang - bis Türgewicht 160 kg

Duplex DU321-3D-TSL

  • schnellste 3D-Einstelltechnik
  • höchster Einstellkomfort
  • höchste Stabilität (200.000 Bewegungen)
  • ist 160 kg Türgewicht
  • optimale Laufeigenschaften
  • CE-zertifiziert
  • bis RC3 tauglich
  • für geringe Überschläge
  • Dichtung durchgehend
  • Rollenband mit durchgehendem Achsbolzen

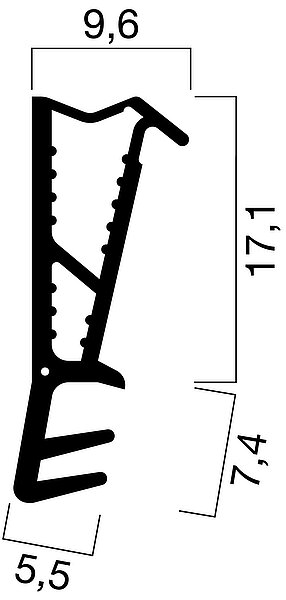

1018
