Top TO316DL-HS-FR

Haustürband mit Ø6 mm Flügelbolzen - bis Türgewicht 120 kg

Produktauswahl

Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
sofort lieferbar
Bei Goll am Lager verfügbar.
Liefermenge auf Anfrage
Lagerbestand wird nochmals geprüft.
Großmenge auf Anfrage
Lagerbestand wird nochmals geprüft.
UVP/Stück
EUR -
Bestellnummer
Bestellnummer Stift
Bestellnummer Schrauben
Krt.:
Gesamt:

Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.

SCHNELLBESTELLUNG +43 5574 74177-0

Ausführungen

Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück

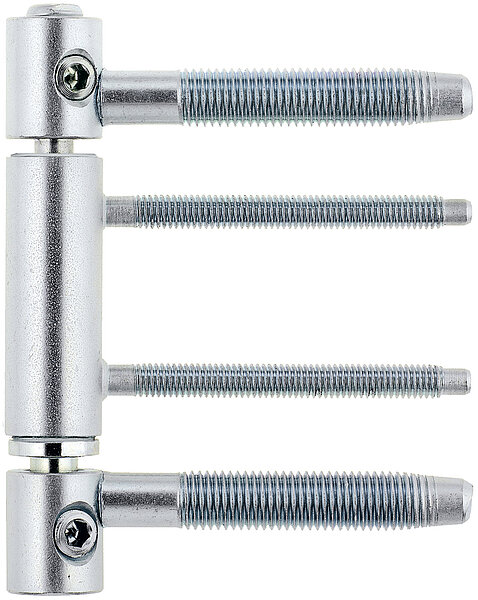

TO316DL-HSL-FR-WV-S S2 weiß verz. - links 10 50 10 EUR 28,00
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO316DL-HSR-FR-WV-S S2 weiß verz. - rechts 10 50 10 EUR 28,00
sofort lieferbar
auf Anfrage
Menge auf Anfrage
Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück
TO316DL-HSL-FR-WV-S S9 weiß verz. - links 10 50 10 EUR 29,41
sofort lieferbar
auf Anfrage
Menge auf Anfrage
TO316DL-HSR-FR-WV-S S9 weiß verz. - rechts 10 50 10 EUR 29,41
sofort lieferbar
auf Anfrage
Menge auf Anfrage

Beschreibung

Top 316 Lift
Top 316 Lift

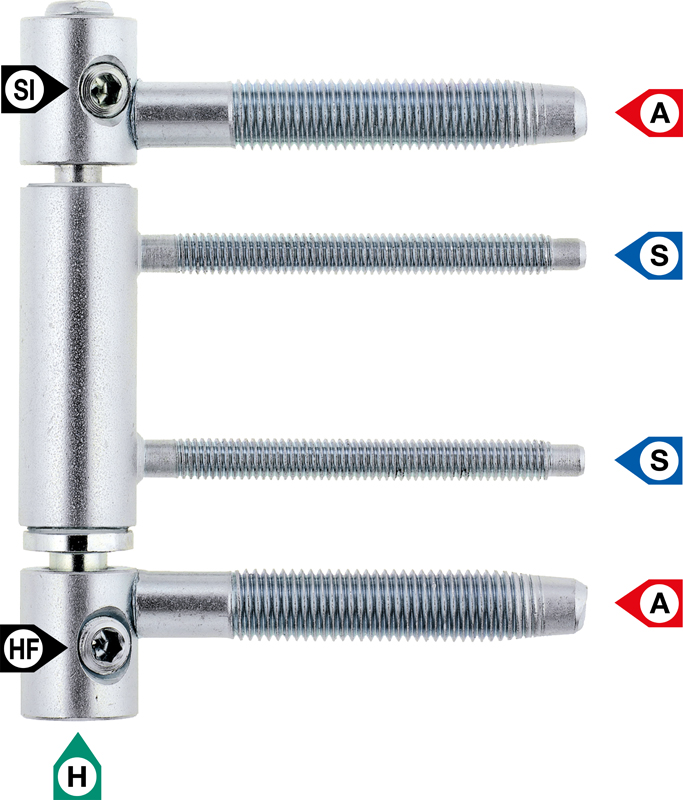

SI Aushängesicherung
HF Höhen-Feststellschraube
A Andruckeinstellung
H Höheneinstellung
S Seiteneinstellung

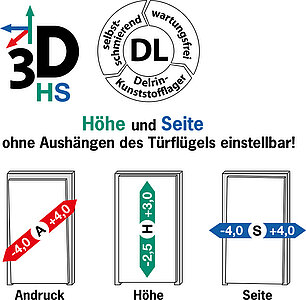

Andruckeinstellung: von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen A.
Höheneinstellung: von -2,5 mm bis +3 mm. Stufenlos mit Gewindeschraube H.
Seiteneinstellung: von -4 mm bis +4 mm. Stufenlos mit Gewindebolzen S.

Einsatzbereich: 3-dimensional einstellbares Haustür-Einbohrband:

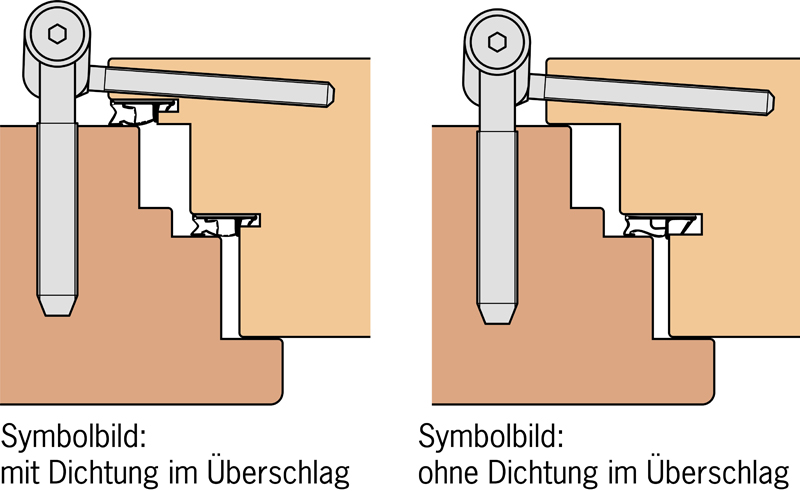

Geringe Überschlagstärken: Das Top 316 Lift Haustürband mit Ø6 mm und 4° schräge eingebohrten Flügelgewindebolzen eignet sich insbesonders für Türen mit geringen Überschlagstärken und einer Dichtungsebene im Überschlag.

Gerade stehende Bänder: Beim Top 316 Lift Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens stets gerade.

Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.

Aushängesicherung: Das Top 316 Lift Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.

Ausführung: Die Flügelbolzen für das Top 316 Lift Haustürband werden 4° schräg eingebohrt. Dadurch eignen sie sich auch für Türen mit geringen Überschlagstärken und einer Dichtungsebene im Überschlag.

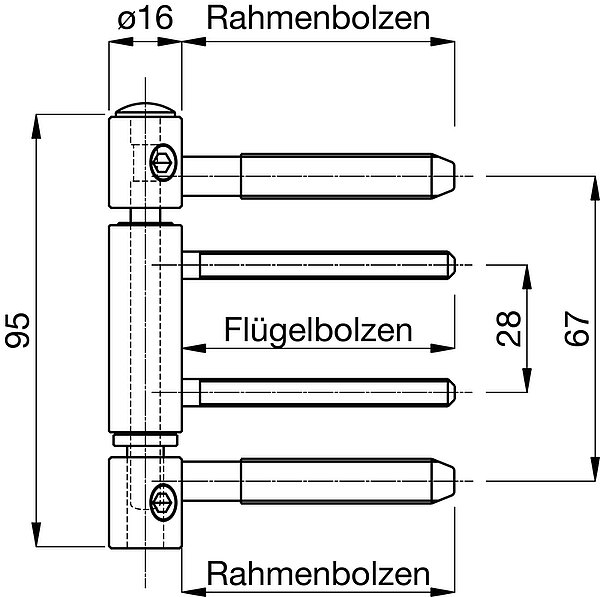

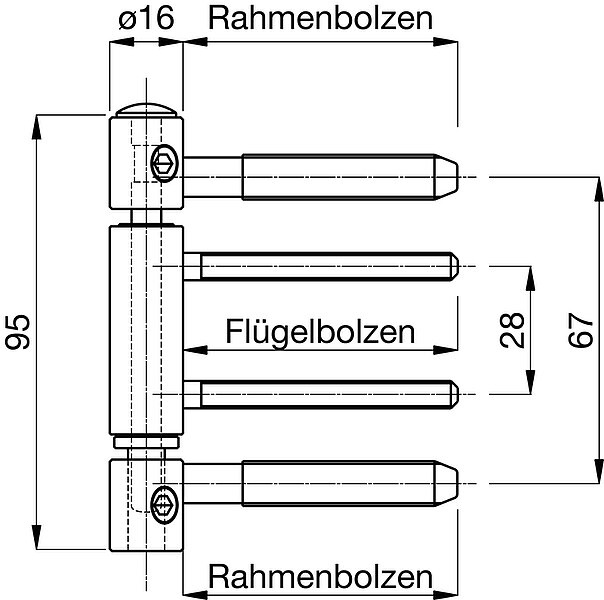

Technische Daten

Bandtype

Rahmenb.
mm
Flügelb.
mm
Bandrolle Ø
mm
Bolzenabst.
mm
Bandhöhe
mm
Tragkraft 2 Bd.
kg
Tragkraft 3 Bd.
kg
FR..S2 Ø9,8x60 Ø6x60 Ø16 67 95 100 120
FR..S9 Ø9,8x60 Ø6x50 Ø16 67 95 100 120

Merkmale

Downloads

Produktinformationen

Zubehör / Montagehilfen

AH316TO-KU-SK

Aufsteckhülse AH316TO mit Segmentkopf - Kunststoff

AH316TO-KU-SK
