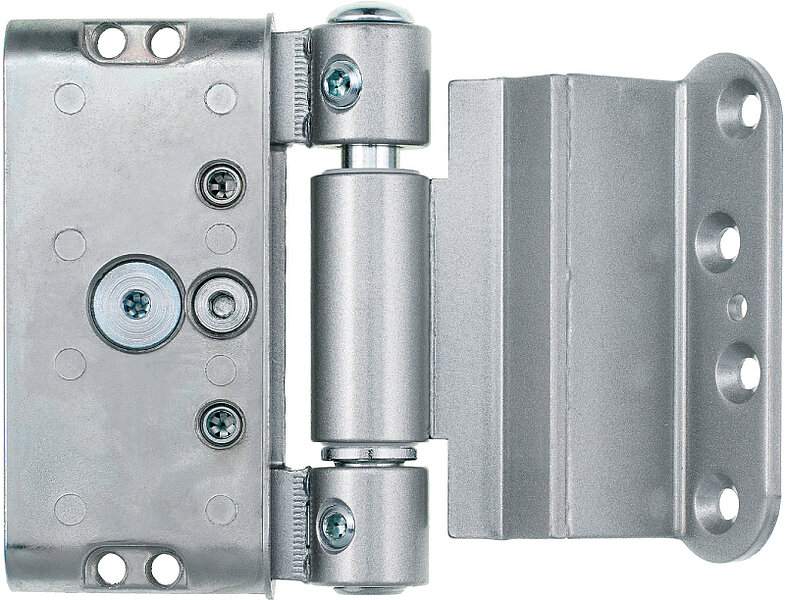

Duplex DU320-3D-TZ

Haustürband mit Bandtasche und Z-Bandlappen - bis Türgewicht 160 kg

Produktauswahl

Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
sofort lieferbar
Bei Goll am Lager verfügbar.
Liefermenge auf Anfrage
Lagerbestand wird nochmals geprüft.
Großmenge auf Anfrage
Lagerbestand wird nochmals geprüft.
UVP/Stück
EUR -
Bestellnummer
Bestellnummer Stift
Bestellnummer Schrauben
Krt.:
Gesamt:

Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.

SCHNELLBESTELLUNG +43 5574 74177-0

Ausführungen

Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück
DU320DL-3L-TZ1-EFP-S edelstahlfinish pulverb.-links 6 30 6 EUR 94,88
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU320DL-3R-TZ1-EFP-S edelstahlfinish pulverb.-rechts 6 30 6 EUR 94,88
sofort lieferbar
auf Anfrage
Menge auf Anfrage
Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück

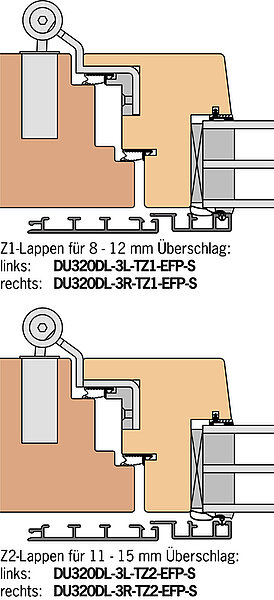

DU320DL-3L-TZ2-EFP-S edelstahlfinish pulverb.-links 6 30 6 EUR 94,88
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU320DL-3R-TZ2-EFP-S edelstahlfinish pulverb.-rechts 6 30 6 EUR 94,88
sofort lieferbar
auf Anfrage
Menge auf Anfrage

Beschreibung

Haustürtaschenband mit Z-Lappen
Haustürtaschenband mit Z-Lappen
F Feststellschrauben
HF Höhen-Feststellschraube
SI Sicherungsschraube
A Andruckeinstellung
H Höheneinstellung
S Seiteneinstellung

Andruckeinstellung: von -1 mm bis +3 mm. Stufenlos mit Exzenter A.
Seiteneinstellung: von -2,5 mm bis +2,5 mm. Stufenlos mit Gewindeschraube S.
Höheneinstellung: von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube H.

Einsatzbereich: 3-dimensional einstellbares Taschenband für Haustüren.

Stufenlose, unabhängige Einstellungen: Das Duplex 320-3D Haustürband lässt sich in allen 3 Dimensionen stufenlos und ohne Aushängen des Türblatts einstellen. Sämtliche Einstellungen können voneinander unabhängig durchgeführt werden.

Durchgehender Achsbolzen, Fixierung der Einstellungen: Der durchgehende Achsbolzen und die Möglichkeit, die Einstellungen in allen drei Dimensionen fixieren zu können, verleihen dem Duplex 320-3D Haustürband seine hervorragende Zuverlässigkeit.

Überzeugende Optik: Der Abstand zwischen Bandrolle und Türblatt bleibt bei jeder Einstellung gleich.

Gerade stehende Bänder: Beim Duplex 320-3D Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens immer gerade.

Durchgehende Dichtungsebene: Eine durchgehende Dichtungsebene ist auch im Überschlag möglich. Beim Einstellen muss die Dichtung nicht entfernt werden.

Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.

Aushängesicherung: Das Duplex 320-3D Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.

Einbruchhemmung: Das Duplex 320-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.

Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle und der Achsstift sind aus Stahl gefertigt. Der Bandlappen ist aus Stahl gefertigt, verzinkt und pulverbeschichtet.

Einbruchhemmung: Das Duplex 320-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.

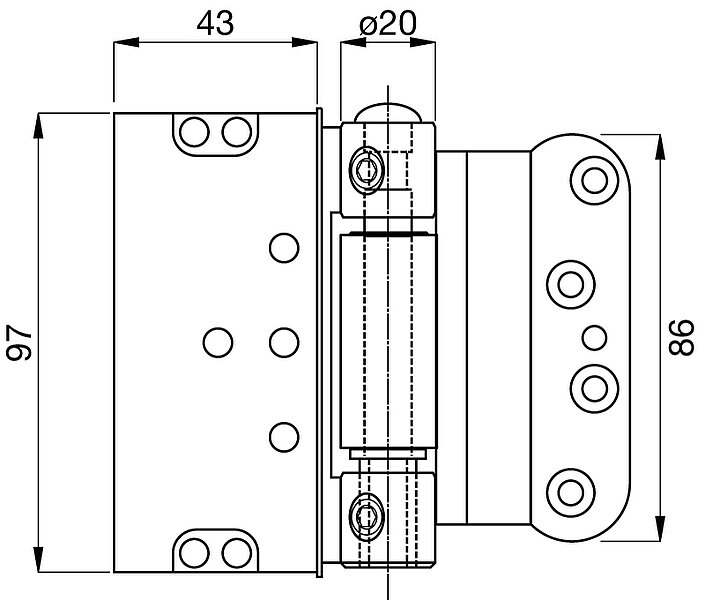

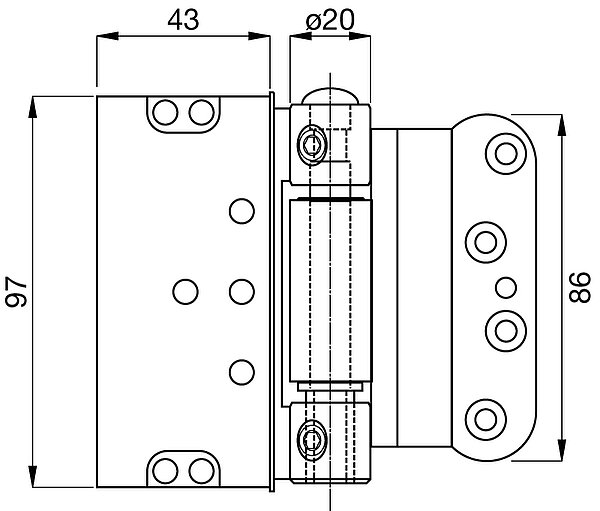

Technische Daten

Bandtype

Bandrolle Ø
mm
Bandhöhe
mm
Tragkraft 2 Bd.
kg
Tragkraft 3 Bd.
kg
Tragkraft 4 Bd.
kg
CE

TZ1 Ø20 97 110 130;160 160
TZ2 Ø20 97 110 130;160 160

Zubehör / Montagehilfen

AH320-MS-RK

Aufsteckhülse AH320 mit Rundkopf - massiv Messing

AH320-MS-RK

  • massiv Messing

AH320-MS-ZK

Aufsteckhülse AH320 mit Zierkopf - massiv Messing

AH320-MS-ZK

  • massiv Messing

AH320-KU-SK

Aufsteckhülse AH320 mit Segmentkopf - Kunststoff

AH320-KU-SK
