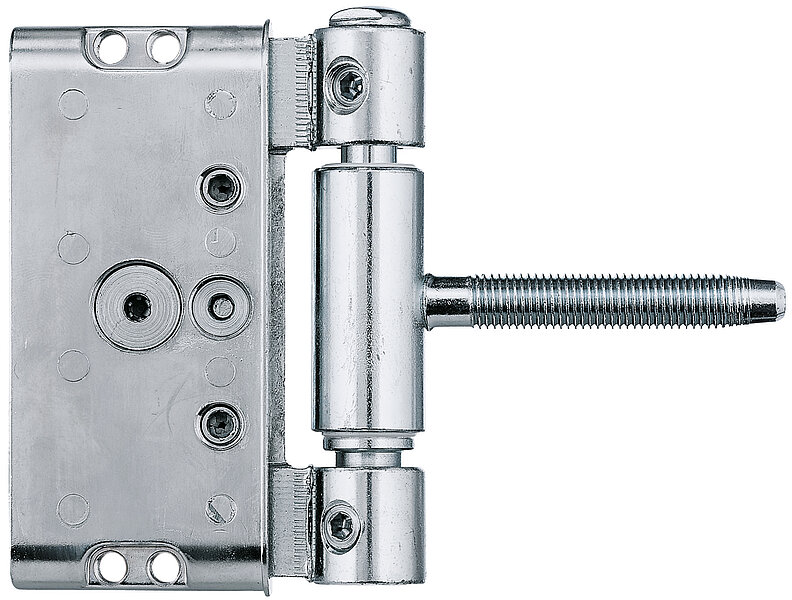

Duplex DU320-3D-TGB

Haustürband mit Bandtasche und Flügelbolzen - bis Türgewicht 160 kg

Produktauswahl

Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
sofort lieferbar
Bei Goll am Lager verfügbar.
Liefermenge auf Anfrage
Lagerbestand wird nochmals geprüft.
Großmenge auf Anfrage
Lagerbestand wird nochmals geprüft.
UVP/Stück
EUR -
Bestellnummer
Bestellnummer Stift
Bestellnummer Schrauben
Krt.:
Gesamt:

Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.

SCHNELLBESTELLUNG +43 5574 74177-0

Ausführungen

Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück
DU320DL-3L-TGB-WV-S weiß verz.-links 10 50 10 EUR 47,34
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU320DL-3R-TGB-WV-S weiß verz.-rechts 10 50 10 EUR 47,34
sofort lieferbar
auf Anfrage
Menge auf Anfrage
Bestellnummer Ausführung Stück / Krt. Ü-Krt. UVP / Stück Krt. Gesamt Stück
DU320DL-3L-TGB-WV-S S1 weiß verz.-links 10 50 10 EUR 50,60
sofort lieferbar
auf Anfrage
Menge auf Anfrage
DU320DL-3R-TGB-WV-S S1 weiß verz.-rechts 10 50 10 EUR 50,60
sofort lieferbar
auf Anfrage
Menge auf Anfrage

Beschreibung

Haustürtaschenband mit Flügelbolzen
Haustürtaschenband mit Flügelbolzen
F Feststellschrauben A Andruckeinstellung
HF Höhen-Feststellschraube H Höheneinstellung
SI Sicherungsschraube S Seiteneinstellung

Andruckeinstellung: von -1 mm bis +3 mm. Stufenlos mit Exzenter A.
Seiteneinstellung: von -3 mm bis +3 mm. Stufenlos mit Gewindeschraube S.
Höheneinstellung: von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube H.

Einsatzbereich: 3-dimensional einstellbares Taschenband für Haustüren.

Stufenlose, unabhängige Einstellungen: Das Duplex 320-3D Haustürband lässt sich in allen 3 Dimensionen stufenlos und ohne Aushängen des Türblatts einstellen. Sämtliche Einstellungen können voneinander unabhängig durchgeführt werden.

Durchgehender Achsbolzen, Fixierung der Einstellungen: Der durchgehende Achsbolzen und die Möglichkeit, die Einstellungen in allen drei Dimensionen fixieren zu können, verleihen dem Duplex 320-3D Haustürband seine hervorragende Zuverlässigkeit.

Überzeugende Optik: Der Abstand zwischen Bandrolle und Türblatt bleibt bei jeder Einstellung gleich.

Gerade stehende Bänder: Beim Duplex 320-3D Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens immer gerade.

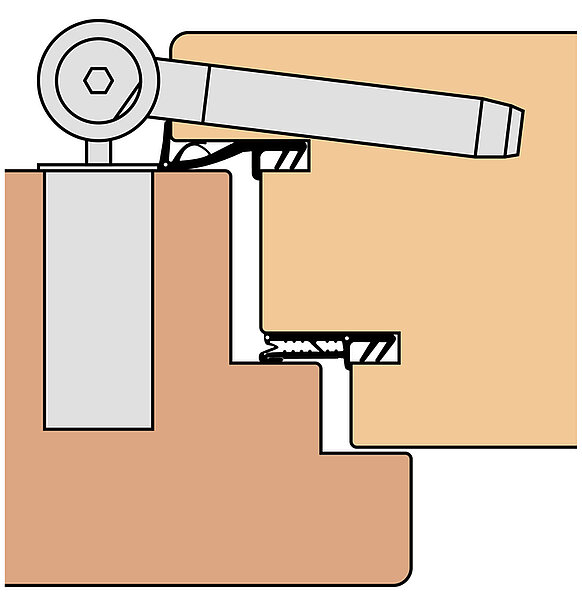

Durchgehende Dichtungsebene: Eine durchgehende Dichtungsebene ist auch im Überschlag möglich. Beim Einstellen muss die Dichtung nicht entfernt werden.

Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften.

Aushängesicherung: Das Duplex 320-3D Haustürband wird serienmäßig mit einer Aushängesicherung geliefert.

Brandschutz: Das Duplex 320-3D Haustürband ist in der Bandtype S1 für Brandschutzklasse T30 geeignet.

Einbruchhemmung: Das Duplex 320-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.

Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle, der Achsstift und der Flügelbolzen sind aus Stahl gefertigt. Brandschutz: Das Duplex 320-3D Haustürband DU320 ... S1 ist mit einem 100 mm langen Flügelbolzen ausgestattet und für Brandschutzklasse T30 geeignet.

Einbruchhemmung: Widerstandsklasse RC3 tauglich.

Montagehinweis: Die Bohrlöcher für die 100 mm langen Flügelbolzen beim Duplex 320-3D Haustürband DU320 ... S1 müssen bei harten Hölzern mit dem Bohrer BOH- 090-ZYL mit Ø9,0 mm nachgebohrt werden.

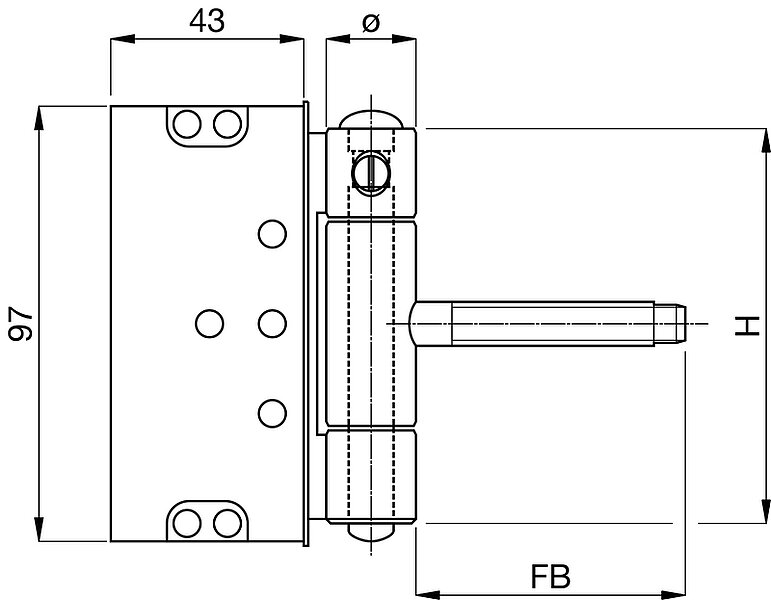

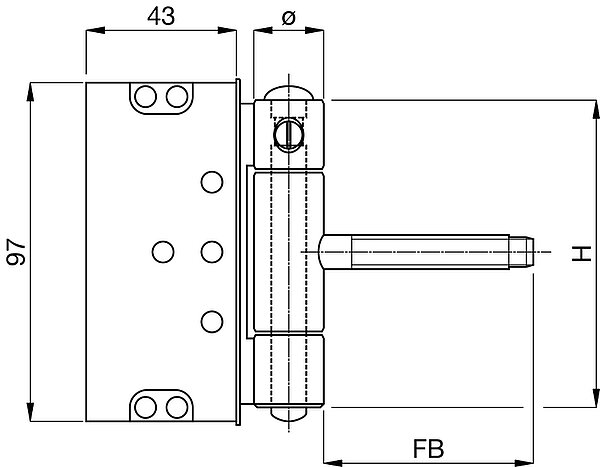

Technische Daten

Bandtype

Flügelb.
mm
Bandrolle Ø
mm
Bandhöhe
mm
Tragkraft 2 Bd.
kg
Tragkraft 3 Bd.
kg
Tragkraft 4 Bd.
kg
Brandschutz

CE

TGB Ø9,8x60 Ø20 97 110 130;160 160
TGB..S1 Ø9,8x100 Ø20 97 110 130;160 160 T30
