Invisacta IN303-3D Zubehör

Distanzplättchen für Futterzargenmontage für Invisacta IN303 -3D

Produktauswahl

Wählen Sie eine Produktausführung damit wir Ihnen die genaue Verfügbarkeit sowie den Preis anzeigen können.
sofort lieferbar
Bei Goll am Lager verfügbar.
Liefermenge auf Anfrage
Lagerbestand wird nochmals geprüft.
Grossmenge auf Anfrage
Lagerbestand wird nochmals geprüft.
UVP/Paar
CHF -
Bestellnummer
Bestellnummer Stift
Bestellnummer Schrauben
Krt.:
Gesamt:

Sämtliche Bestellungen werden über uns abgewickelt und über Ihren gewünschten Fachhändler verrechnet. Preisangaben ohne MwSt.

SCHNELLBESTELLUNG +41 71 / 744 66 30

Ausführungen

Bestellnummer Ausführung Höhe H1 Paar / Krt. Ü-Krt. UVP / Paar Krt. Gesamt Paar

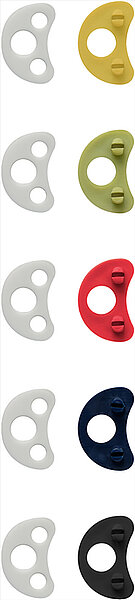

IN303-DPL-01 gelb/weiss, Kunststoff 1 12 36 12 CHF 0,35
sofort lieferbar
auf Anfrage
Menge auf Anfrage
IN303-DPL-02 grün/weiss, Kunststoff 2 12 36 12 CHF 0,35
sofort lieferbar
auf Anfrage
Menge auf Anfrage
IN303-DPL-03 rot/weiss, Kunststoff 3 12 36 12 CHF 0,35
sofort lieferbar
auf Anfrage
Menge auf Anfrage
IN303-DPL-04 blau/weiss, Kunststoff 4 12 36 12 CHF 0,35
sofort lieferbar
auf Anfrage
Menge auf Anfrage
IN303-DPL-05 schwarz/weiss, Kunststoff 5 12 36 12 CHF 0,35
sofort lieferbar
auf Anfrage
Menge auf Anfrage

Beschreibung

Einsatz: Die Distanzplättchen IN303-DPL-WV werden für die Befestigung des Türbands IN303NL-3D-TT an Futterzargen benötigt.

Distanzplattenhöhe: Die Distanzplättchen sind in Höhen von 1 bis 5 mm erhältlich.

Verpackung: Für jede Höhe 1, 2, 3, 4 bzw. 5 mm sind zusätzlich Distanzplättchen mit 0,5 mm Höhe in gleicher Anzahl beigepackt. Zusammen bilden sie ein Distanzplättchenpaar. Pro Band werden 2 Distanzplättchenpaare benötigt. 1 Karton beinhaltet 36 Distanzplättchenpaare und ist demnach für 18 Stück Bänder geeignet.

Die richtige Wahl der Distanzplättchen ergibt sich aus der Distanz zwischen der Türbandtasche im eingebauten Zustand und der Innenfläche der Futterzarge. Die Distanzplättchen sollten nach ihrem Einbau bündig mit der Innenfläche der Futterzarge sein.

Befestigung: Nach dem Einsetzen des Türbands in die Futterzarge und dem flächenbündigen Auffüllen mit den Distanzplättchen kann das Band mit der Montageplatte IN303-DPL-FU-WV an der Futterzarge befestigt werden.
